前言
在企业 Web 服务架构中，单台服务器难以支撑高并发访问，ADC（应用交付控制器）作为核心流量调度设备，可实现服务器负载均衡、会话保持、服务健康监控等关键能力。本文以旁挂式 ADC 组网为实战场景，手把手教你完成 ADC 核心配置、Web 服务器搭建、数据库读写分离对接，最终实现高可用、高稳定的 HTTP 应用交付方案，全程可直接复现落地。
一、组网场景与核心需求
1. 组网架构
ADC 设备采用旁挂方式接入企业组网，后端 HTTP 服务器的网关配置在核心交换机，不改变原有网络拓扑，部署更灵活、无侵入性。
2. 核心功能需求
HTTP 负载均衡：ADC 接收客户端 HTTP 访问请求，根据指定均衡算法，将流量均匀分配至后端真实 HTTP 服务器，提升服务并发承载能力；
Cookie 会话保持：携带指定 Cookie 名称的客户端请求，始终定向至同一台后端服务器，保证用户会话连续性（如登录状态、购物车数据不丢失）；
服务器健康检查：实时监控后端 HTTP 服务器运行状态，自动剔除异常服务器，停止向故障节点分配新请求，保障业务不间断；
数据库读写分离：Web 服务通过 ADC VIP 对接数据库，实现数据库流量自动调度，提升数据层稳定性。

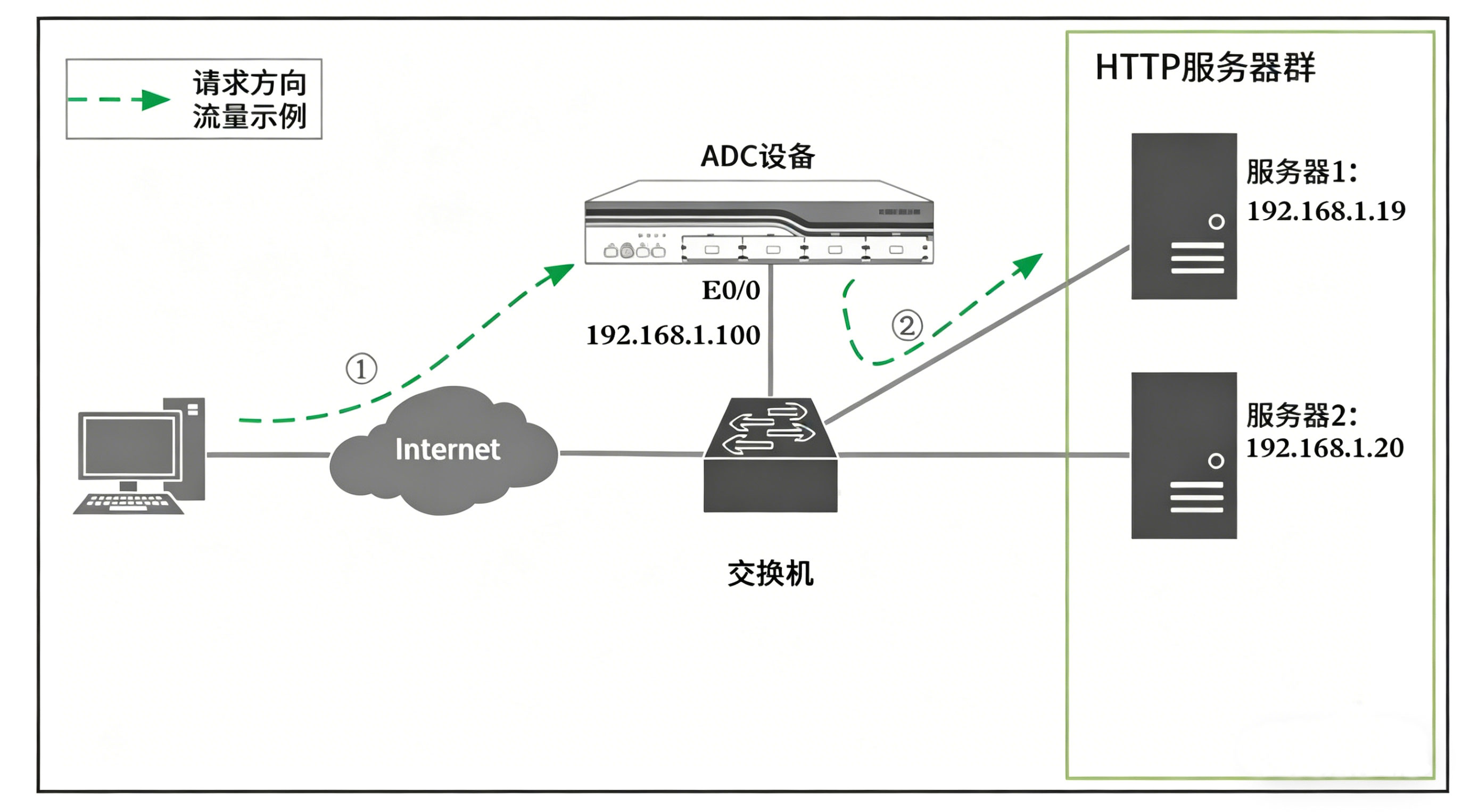

二、组网拓扑
三、ADC 核心配置步骤（旁挂模式）
基于旁挂组网、服务器网关在交换机的前提，按以下顺序完成配置，即可实现负载均衡全功能：

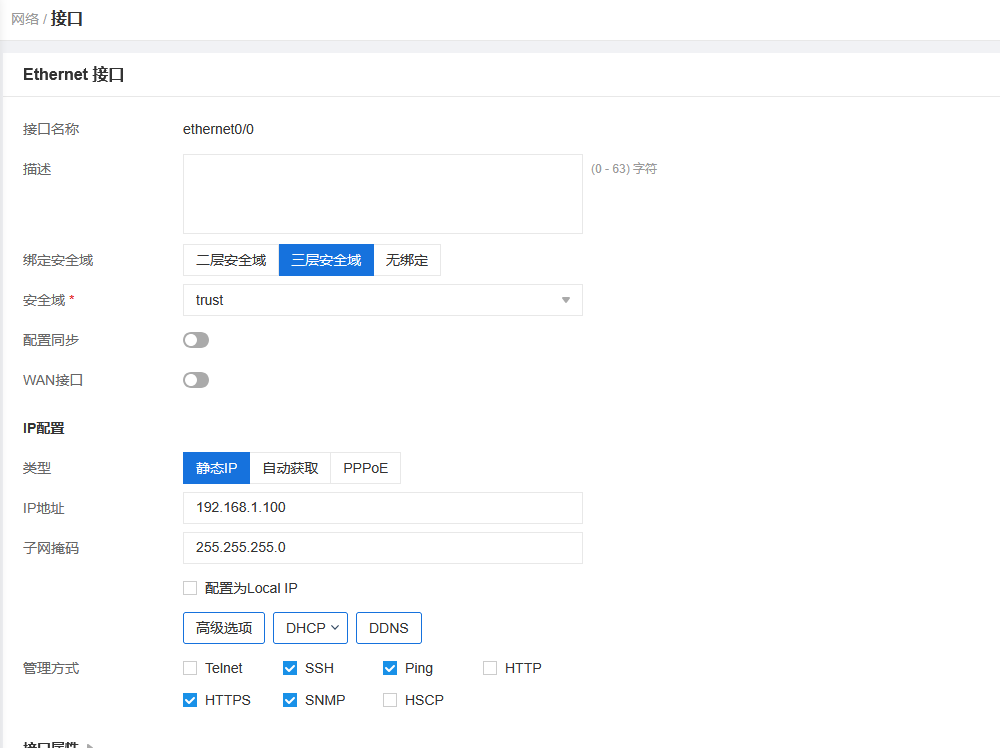

1. 接口基础配置
配置 ADC 接入交换机的业务接口，划分对应 VLAN/IP 地址，确保 ADC 与后端服务器、客户端网络互通，为流量转发奠定网络基础。

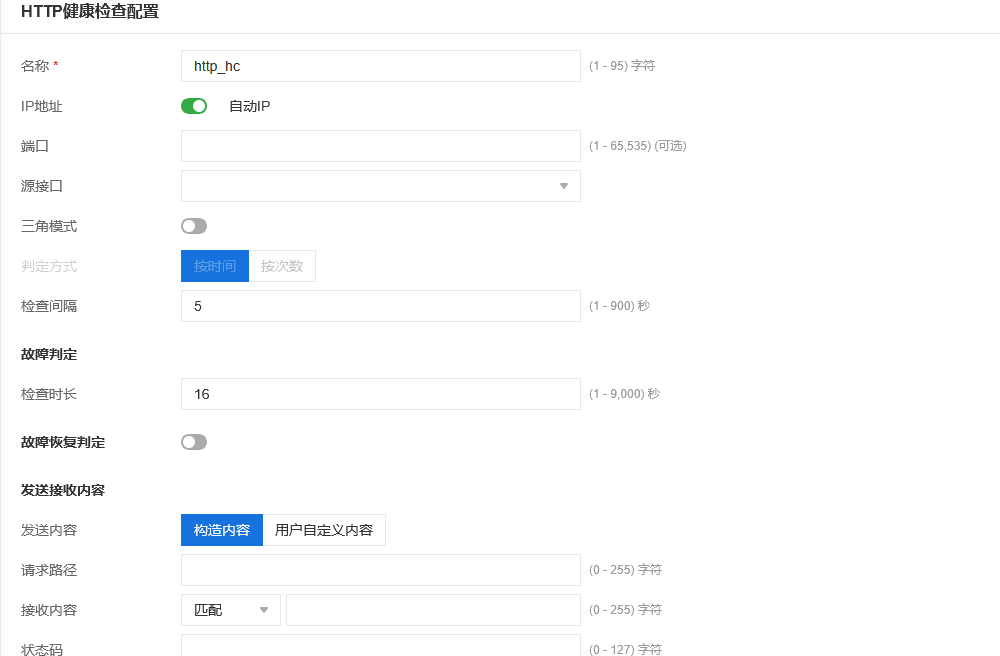

2. 健康检查配置
创建 HTTP 健康检查策略，定义检测端口、检测间隔、异常阈值等参数，ADC 定时向后端服务器发送探测请求，实时识别服务器故障状态。

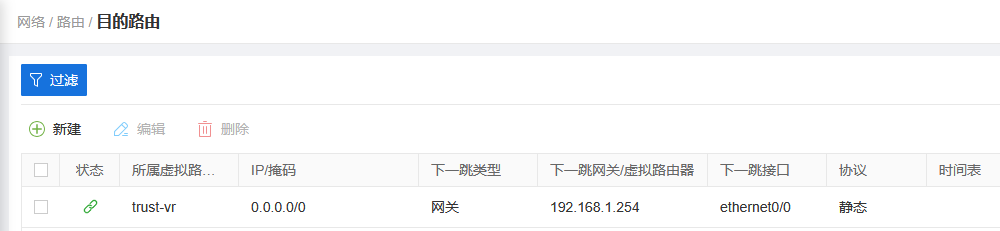

3. 目的路由配置
针对后端服务器网段、客户端网段配置静态路由，保证 ADC 请求转发、响应回包的路由可达，实现流量正常双向传输。

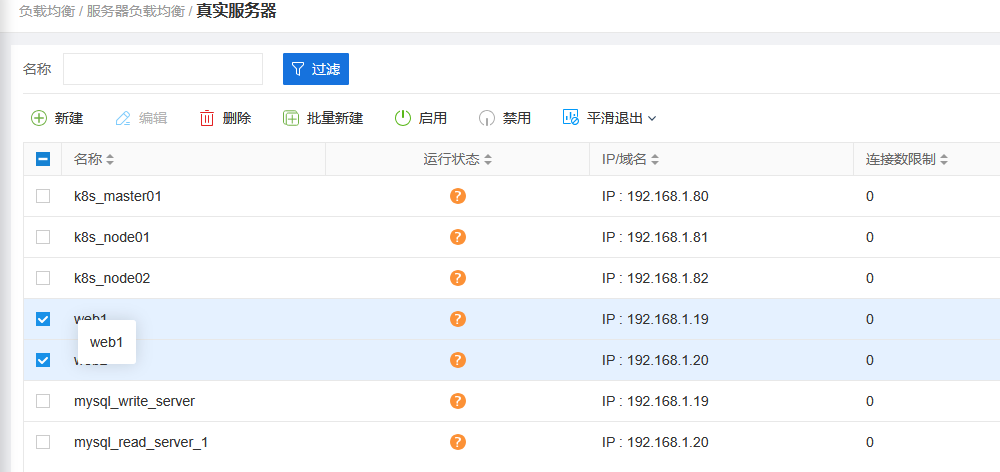

4. 真实服务器配置
添加后端所有 HTTP 真实服务器，配置服务器 IP、服务端口（默认 80 端口），绑定已创建的健康检查策略，完成后端节点注册。

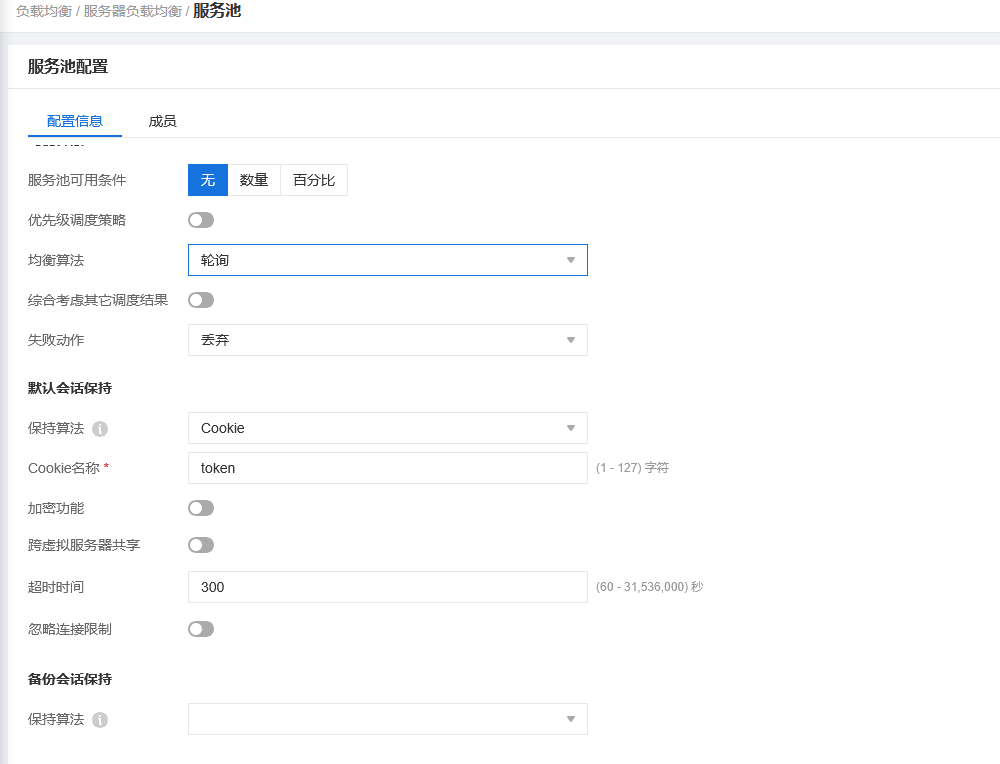

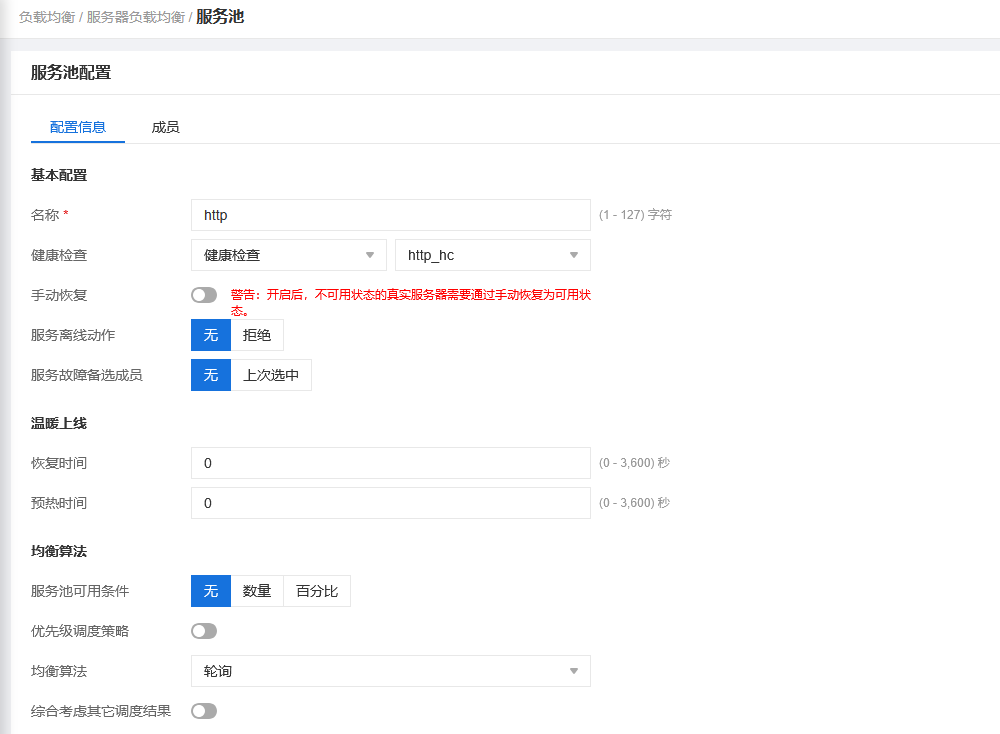

5. 服务池配置
创建负载均衡服务池，将注册的真实服务器加入池中；配置负载均衡算法（如轮询、加权轮询），开启 Cookie 会话保持功能（指定自定义 Cookie 名称），实现流量调度与会话绑定。

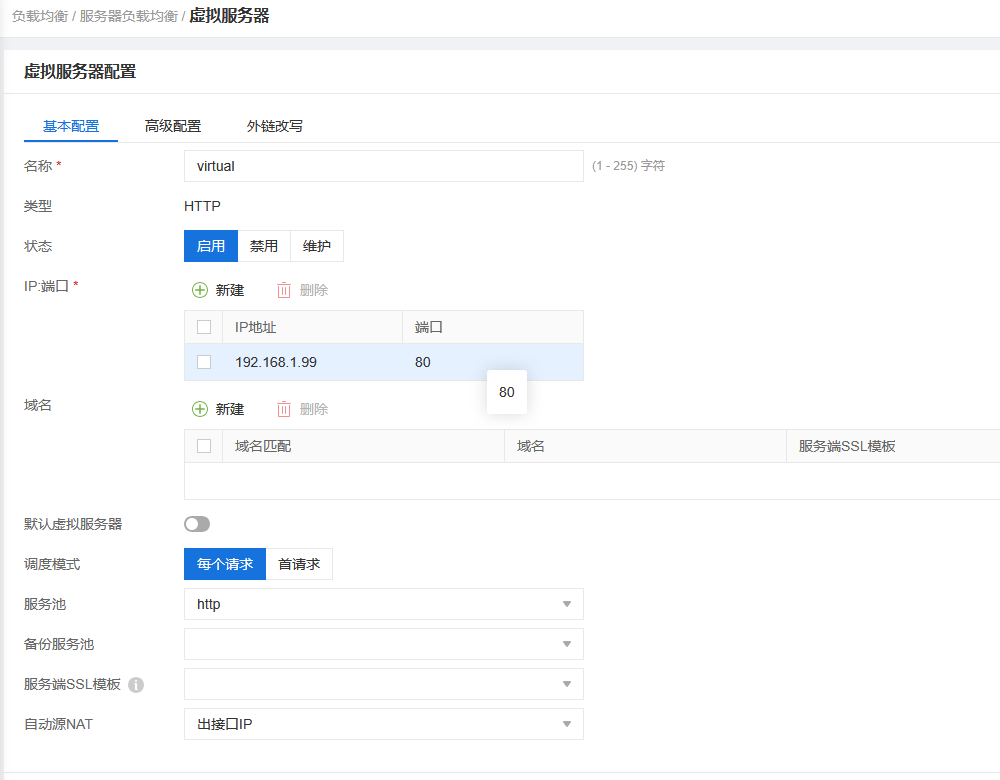

6. 虚拟服务器配置
创建对外提供服务的虚拟服务器（VIP），配置对外监听 IP、端口，关联已创建的服务池；客户端仅需访问 VIP，ADC 自动完成流量转发与调度。
四、Web 服务器搭建（Python Flask 版）
为快速验证负载均衡、会话保持、数据库对接效果，使用 Python Flask 搭建简易 HTTP 服务，自带 Cookie 生成、MySQL 日志记录、数据库读写分离功能，两台后端服务器需部署相同代码，仅需保证运行环境一致。
1. 环境依赖
两台服务器均需安装依赖包：
pip install flask pymysql2. 完整 Web 服务代码
from flask import Flask, request, make_response
import pymysql
import socket
import uuid
# 初始化Flask应用
app = Flask(__name__)
# ==================== 数据库核心配置 ====================
# ADC数据库读写分离VIP（关键：通过ADC对接数据库）
DB_HOST = "192.168.1.98"
DB_USER = "webuser"
DB_PASS = "Web@Pass123"
DB_NAME = "testdb"
# =======================================================
# 获取服务器本机IP
def get_local_ip():
try:
s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
# 连接公共DNS，获取本机物理IP
s.connect(("8.8.8.8", 80))
local_ip = s.getsockname()[0]
finally:
s.close()
return local_ip
# 首页接口：负载均衡+会话保持+数据库日志核心页面
@app.route("/")
def index_page():
server_ip = get_local_ip()
# 1. 处理用户会话Cookie（会话保持核心标识）
user_token = request.cookies.get("token")
if not user_token:
# 无Token则自动生成唯一标识，用于会话保持
user_token = str(uuid.uuid4())
db_conn = None
db_cursor = None
try:
# 2. 通过ADC VIP连接MySQL（实现数据库读写分离）
db_conn = pymysql.connect(
host=DB_HOST,
user=DB_USER,
password=DB_PASS,
database=DB_NAME,
connect_timeout=5 # 连接超时，避免服务阻塞
)
db_cursor = db_conn.cursor()
# 3. 自动创建访问日志表（表不存在则创建，兼容初次部署）
db_cursor.execute("""
CREATE TABLE IF NOT EXISTS visit_log (
id INT PRIMARY KEY AUTO_INCREMENT,
web_ip VARCHAR(50) COMMENT 'Web服务器IP',
token VARCHAR(100) COMMENT '用户会话标识',
visit_time DATETIME DEFAULT NOW() COMMENT '访问时间'
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
""")
# 4. 记录用户访问日志
db_cursor.execute(
"INSERT INTO visit_log (web_ip, token) VALUES (%s, %s)",
(server_ip, user_token)
)
db_conn.commit()
# 5. 查询最新50条访问日志
db_cursor.execute("SELECT * FROM visit_log ORDER BY id DESC LIMIT 50")
visit_logs = db_cursor.fetchall()
# 6. 构造前端展示页面
response_html = f"<h1>Web服务器运行正常</h1>"
response_html += f"<h2>本机节点IP：{server_ip}</h2>"
response_html += f"<h2 style='color:green'>✅ MySQL连接成功（通过ADC VIP实现读写分离）</h2>"
response_html += f"<p>数据库调度节点：{DB_HOST}</p>"
response_html += f"<p style='color:blue'>当前用户会话Token：{user_token}</p>"
response_html += "<hr><h4>最新访问日志：</h4>"
for log in visit_logs:
response_html += f"日志ID:{log[0]} | Web节点:{log[1]} | 会话Token:{log[2]} | 访问时间:{log[3]}<br>"
# 7. 写入Cookie，实现ADC会话保持
resp = make_response(response_html)
resp.set_cookie(
key="token",
value=user_token,
max_age=86400, # 有效期1天
httponly=True, # 防止XSS攻击，生产环境必配
samesite="Lax" # 防止CSRF攻击，提升安全性
)
return resp
except Exception as e:
# 数据库异常回滚，避免数据不一致
if db_conn:
db_conn.rollback()
return f"<h1 style='color:red'>MySQL连接失败</h1><p>错误详情：{str(e)}</p>"
finally:
# 关闭数据库连接，防止连接泄漏
if db_cursor:
db_cursor.close()
if db_conn:
db_conn.close()
if __name__ == "__main__":
# 生产环境关闭DEBUG模式，提升服务安全性
app.run(host="0.0.0.0", port=80, debug=False)
五、功能验证（核心验收步骤）
配置完成后，通过以下步骤验证 ADC+Web 服务是否正常工作：

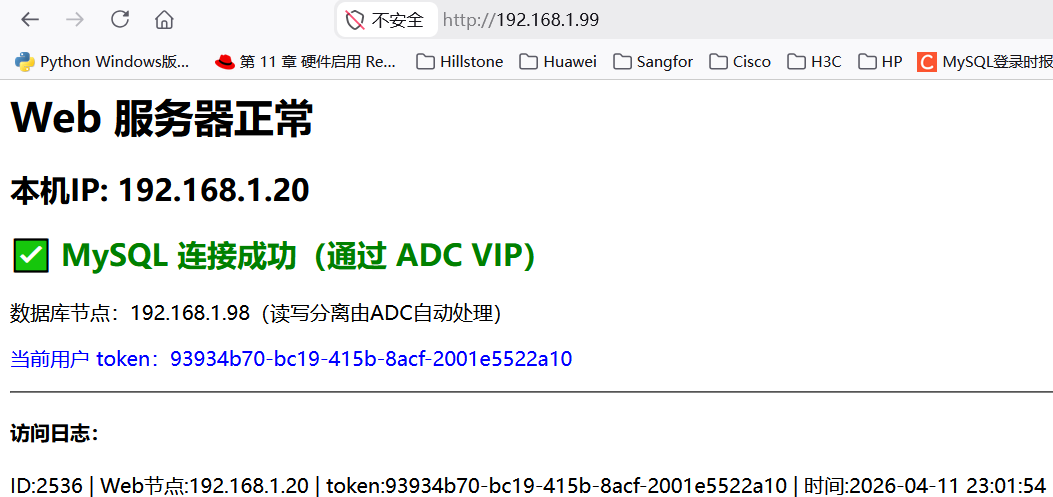

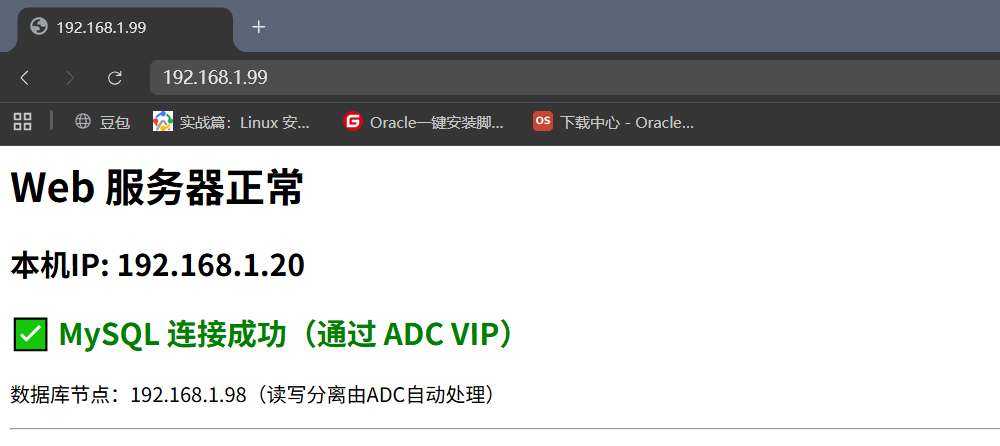

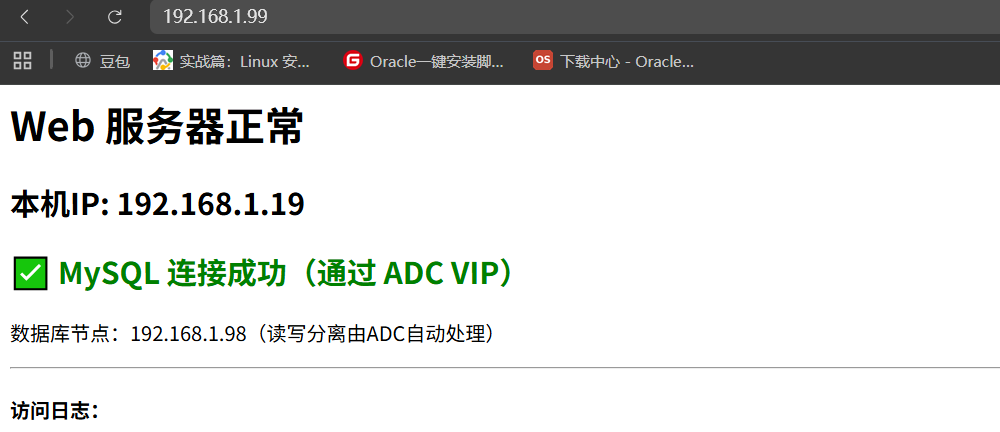

负载均衡验证：客户端浏览器多次访问 ADC 虚拟服务器 VIP，观察页面展示的 Web 节点 IP。在未携带会话保持 Cookie 或首次访问时，IP 会按配置的负载均衡算法交替出现，证明流量调度正常；若已生成 Cookie 并开启会话保持，则会固定访问同一台服务器，属于正常会话粘滞现象。

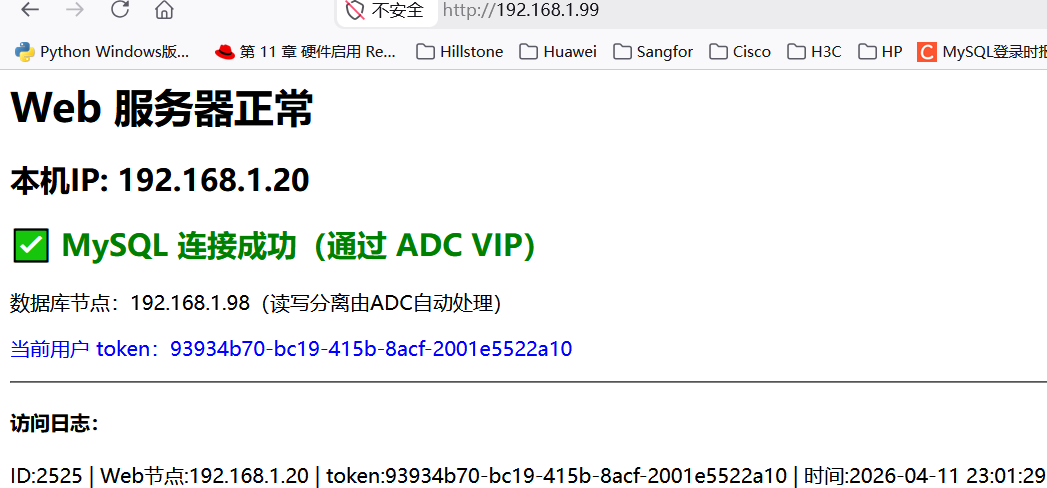

会话保持验证：清除浏览器缓存后访问 VIP，记录页面 Token 值，多次刷新页面，Web 节点 IP 始终不变，证明 Cookie 会话保持生效；
健康检查验证：手动停止一台后端 Web 服务器，继续访问 VIP，请求仅分配至正常运行的服务器，故障节点自动被剔除；
数据库验证：页面显示「MySQL 连接成功」，查看日志表数据正常，证明通过 ADC VIP 的数据库读写分离功能正常。
总结
本实验聚焦 ADC 核心能力验证，完成了负载均衡流量调度、Cookie 会话保持、健康检查故障转移全流程部署。需特别说明：Cookie 会话保持仅保障正常运行时的请求粘滞，无法解决故障切换场景下的会话丢失问题。实际生产环境中，若后端 Web 服务器未搭建集中式会话共享（Redis / 共享数据库），服务器故障切换会导致用户登录状态、购物车等会话数据丢失，业务体验中断。因此，真正的企业级高可用架构，必须以「ADC 负载均衡 + 健康检查 + 集中式会话共享」三位一体为核心，实现业务无感故障切换。后续将持续更新数据库读写分离实战、Web 服务器集中式会话共享完整落地教程，构建全链路高可用应用交付体系。
